PAO高效過濾器檢漏測試的目的
如果高效過濾器及其安裝存在缺陷，如過濾器本身有小孔或安裝不嚴密形成細小裂縫，將導致無法達到預定的凈化效果。因此在安裝或更換 HEPA 過濾器后，必須檢查過濾器和安裝連接是否泄漏。通過測試高效過濾器的泄漏，發現高效過濾器及其安裝的缺陷，以便采取補救措施。
 |  |  |  |
| 氣溶膠光度計DP-30 | 氣溶膠發生器AG-1800（熱式） | 氣溶膠發生器AG-60（冷式） | PAO-4 |
檢測對象:
HEPA過濾器PAO泄漏測試（也稱為DOP泄漏測試）。
測試對象：高效出風口、FFU、層流罩、干熱殺菌機、隧道烘箱殺菌、生命安全柜、潔凈工作臺、風淋室、傳遞窗、潔凈棚、潔凈篩網、潔凈機組等高效過濾泄漏檢測服務。
已安裝 HEPA 檢漏檢查程序：
1 測試目的：通過對安裝在潔凈室的高效過濾器進行PAO檢漏，確認高效過濾器的完整性和安裝的密封性。
2 測試方法：PAO法。
3 測試狀態和先決條件。
靜態：風量/風速測試已完成，結果符合規定；
達標標準：被檢高效過濾器測得的最大穿透率不得大于“出廠合格穿透率”的2倍。
注1：“出廠合格穿透率”可按被檢高效過濾器銘牌上標注的過濾效率換算。
K=1-α式中，K—工廠合格滲透率；α——銘牌上標注的過濾效率。
檢漏操作：
1 準備工作
拆下高效過濾器的擴散板，清潔箱體和框架，防止灰塵干擾檢測。
準備惰性氣體源（通常是氮氣）。

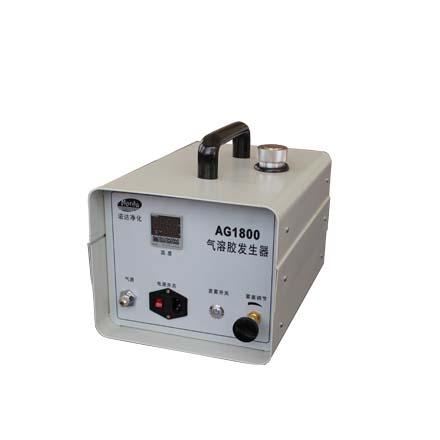

2 AG1800氣溶膠煙霧的介紹
使用外徑為 1/4 的塑料管將AG1800氣溶膠發生器的惰性氣體入口連接到裝有壓力調節閥的氮氣瓶的出口。
將氣溶膠發生器放置在空氣凈化系統的風機柜中效后面（如果中效過濾器后面沒有空間，則取下中效放置）。
氣溶膠發生器通電加熱，使溫度達到380.0℃～420.4℃。打開噴嘴控制閥，打開氮源(壓力3.5KG)及其控制閥，調節氣溶膠煙霧的輸出。
3 參數設置
DP-30氣溶膠光度計初始化，0%參考標準值設置。
100%基準設定：將采樣管穿過預留或新開的檢定孔，一端連接上游采樣口（高效過濾器進氣側），另一端連接氣溶膠光度計進行測量 上游氣溶膠濃度。調節氣溶膠發生器輸出閥的開閉，直至確認上游濃度達到10-80 μg/L，將此基數設為100%。
注意：如果高效過濾器保留了驗證孔，則在每次高效過濾器掃描之前執行 100% 的基線檢查。如果高效過濾器沒有預留驗證孔，則在主風道末端選擇一個有代表性的高效過濾器開口作為100%基準的設定點。對支管上重新支管的高效過濾器，在試驗時對開孔進行單獨檢查，并設定為100%基準。
4 光度計掃描
用光度計的采樣頭掃描高效過濾器的整個工作面（包括過濾器與框架之間、框架與框架之間、框架與靜壓箱之間）。掃描時，采樣頭與過濾器的距離約為2-4cm，速度約為3-5cm/s。掃描以直線來回進行，并且線條應該重疊。在檢測過程中，如果有閃爍的燈光和/或警報聲，則表明有泄漏。
注意：在掃描過程中避免灰塵堆積在箱體上，特別是采樣頭不能接觸高效風口箱或過濾器框架。
測試結果:每個潔凈室高效過濾器測得的滲透率數據。
結果分析:本次測試對X室進行了泄漏測試，X車間X級區域安裝了高效過濾器。測試數據證明，該區域安裝的高效過濾器是完整的、密閉的。
